Minilab Agfa MSC 101.d en panne problème de carte mère cherche technicien passionné

[Polo]

Bonjour tout le monde,

Ce sujet n’a pas grand chose à voir avec le Minitel, mais il concerne l’informatique vintage et l’électronique.

La dernière tireuse Minilab Agfa MSC 101.d en service en France à Châlons-en-Champagne est en panne depuis un mois en raison d’un problème de carte mère. Malheureusement, le photographe n’arrive pas à avoir de technicien, et cet appareil risque de ne jamais redémarrer.

Si cela me tient tellement à cœur, c’est parce-que son fonctionnement est vraiment unique. Contrairement aux tireuses Minilab modernes type Fujifilm Frontier, qui numérisent le film et réalisent le tirage par balayage laser sur du papier argentique, l’Agfa MSC 101.d tire vraiment en 100% argentique depuis un film. C’est vraiment le négatif qui impressionne le papier à travers un objectif. En revanche, elle possède une deuxième tête numérique utilisant un écran LCD pour tirer des photos numériques.

Sa documentation ici .

Le contrôle était déjà opéré par un micro-ordinateur, et c’est une technologie représentative des débuts de la photo numérique grand public.

Si il y a ici un technicien passionné qui pourrait permettre à cette belle machine de reprendre du service, merci de vous manifester, éventuellement en MP

Cordialement.

[Polo]

Quelques nouvelles de cette machine que j’espère vraiment arriver à sauver :

Le problème est le suivant :

une erreur de division par zero au moment du chargement machine et de l’initialisation de l’argentique.

C’est au démarrage de la machine et il semble que ce soit une panne courante malheureusement.

Les cartes en cause sont soit SK1 soit SK2 soit SK3, soit les trois.

SK1=CM+9.8506.9680.3

SK2=CM+8.8506.9140.2

SK3=CM+9.8506.9590.0

J’essaie d’en trouver en rechange, mais c’est difficile, voir impossible. Il faudrait pouvoir les réparer (Contrôle minutieux des soudures, reprise, éventuellement changement de composants).

La conception de la machine les a placé pile au niveau de la lampe de tirage qui chauffe beaucoup et semble les abîmer.

L’erreur est aussi potentiellement logiciel d’après un autre forum.

Cette machine est un musée informatique à elle toute seule. Sa carte mère principale utilise un 386 (Avec pile Dallas déjà remplacée).

Pour le stockage, elle utilise un petit disque dur IDE de 2 pouces, pour le stockage de l’OS, et un lecteur de disquettes 3 pouces 1/2 pour l’installation des mises à jour.

Elle tourne sous MS DOS 6.2, ou 6.22, le programme propriétaire AGFA est lancé automatiquement juste après le chargement de MS DOS. (Elle pourrait peut-être faire tourner DOOM, Wolfenstein 3D, ou faire serveur Minitel).

Mais ce n’est pas tout, la partie qui pose problème est gérée par un processeur RISC, les cartes sont insérées dans une carte « Fond de pannier »

Voici la documentation dont je dispose

Je sais que ce n’est absolument pas le bute de ce forum, mais cette machine est la dernière de ce type en France et son fonctionnement est vraiment unique.

Cordialement.

[Sherlock]

Bonsoir Polo,

As-tu essayé de poster ton message dans des forums spécialisés dans la photo comme, par exemple, le très connu chasseurd’images.com ou même www.pixelistes.com qui est également un endroit fréquenté par des passionnés ? Quelqu’un connait peut être un bon technicien qui travaillait là-dessus à l’époque.

Bon courage dans tes recherches. J’espère que cette belle machine pourra être réparée et faire encore de nombreux tirages !

A++

[Polo]

Bonjour,

Alors je poste sur un forum en anglais consacré aux minilabs, mais là le problème touche d’avantage l’électronique et l’informatique que la photo. Je suis en lien avec un des derniers, sinon le dernier technicien à faire la maintenance de machines Agfa qui a fait faillite.

Cordialement.

[Polo]

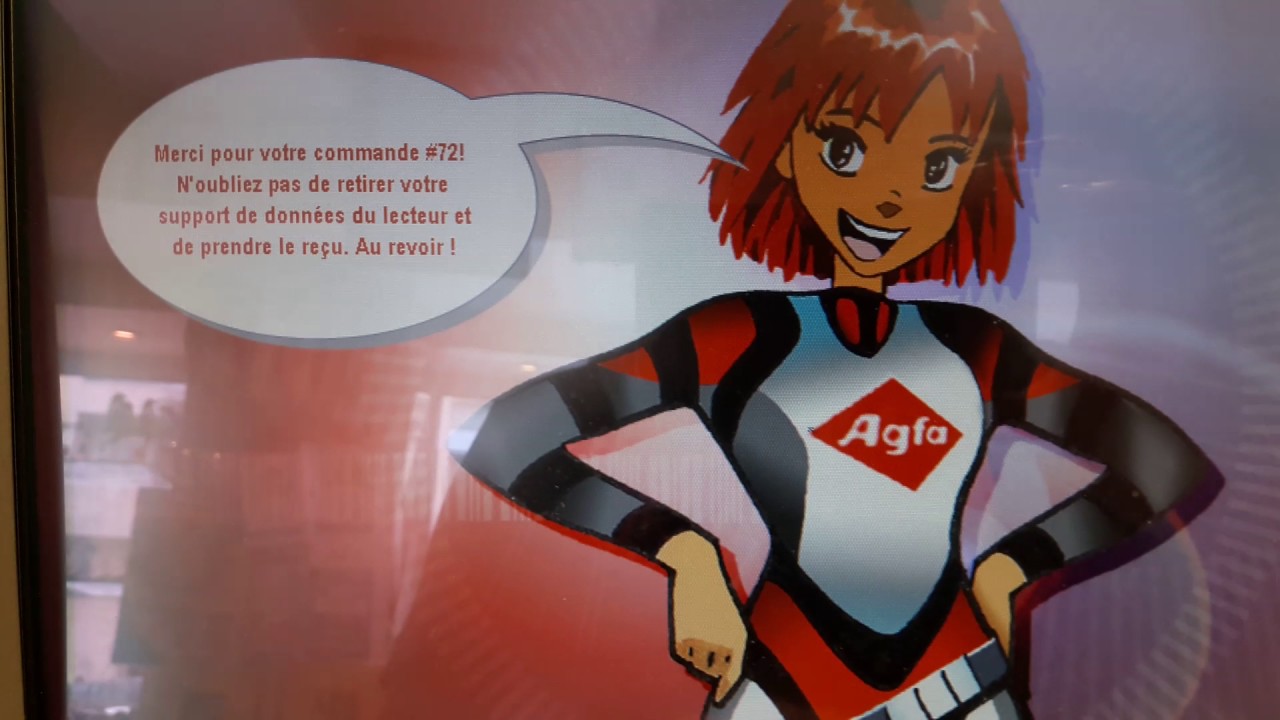

Une vidéo avant qu’elle ne tombe en panne :

AGFA MSC 101.D

Merci pour ta réponse

Cordialement.

[Sherlock]

whouaou quelle magnifique machine!

Je comprends mieux pourquoi la personne veut vraiment tenter de la réparer.

[Polo]

Ce qui est incroyable, c’est que pour l’argentique elle reste 100% argentique (Tirage depuis le négatif vers le papier, pas de numérisation puis balayage laser comme sur un Minilab plus moderne), mais elle dispose d’un deuxième système de tirage spécial pour les photos numériques, avec un écran LCD noir et blanc qui sert de négatif. D’ailleurs, ça se voit dans la vidéo, les trois flash RVB correspondent à l’exposition à travers l’écran LCD.

[Polo]

Saurais-tu contrôler et refaire les cartes?

[Polo]

@Sherlock

As-tu essayé de poster ton message dans des forums spécialisés dans la photo comme, par exemple, le très connu chasseurd’images.com ou même www.pixelistes.com qui est également un endroit fréquenté par des passionnés ?

Je viens d’essayer, sur chassimages, l’inscription doit être validée par un administrateur. Quand à pixelistes, l’inscription est malheureusement désactivée, temporairement d’après ce qui est écrit.

[Sherlock]

Ahh zut, j’espère que ça ira vite pour la validation de chassimages. J’ai fréquenté un peu ce forum il y a très longtemps et dans mes souvenirs il y avait des bons en photo. Peut être qu’un des membres connaitra quelqu’un qui saura quoi faire pour solutionner le problème.

Ah non malheureusement, moi, je n’y connais rien en électronique. Et on peut se tutoyer, comme c’est l’usage depuis l’époque du Minitel, en ligne et sur les forums

[Polo]

@Sherlock

Ahh zut, j’espère que ça ira vite pour la validation de chassimages. J’ai fréquenté un peu ce forum il y a très longtemps et dans mes souvenirs il y avait des bons en photo. Peut être qu’un des membres connaitra quelqu’un qui saura quoi faire pour solutionner le problème.

J’espère aussi. L’idéal serait un forum avec d’anciens techniciens Agfa allemands.

@Sherlock

Ah non malheureusement, moi, je n’y connais rien en électronique. Et on peut se tutoyer, comme c’est l’usage depuis l’époque du Minitel, en ligne et sur les forums

Ah, d’accord, merci quand même.
Effectivement, j’ai modifié le message.

[Polo]

Je m’étais trompé dans le lien, voici la documentation technique avec la liste des pièces, ainsi qu’un morceau d’une version plus récente que je n’ai pas en totalité malheureusement

Photos des cartes :

SK1 (Images internet) :

SK2 (Images internet) :

SK3 (Images internet) :

Cordialement.

[Polo]

Bonjour @labbej27 Je sais que tu n’es pas très Agfa, mais vu que tu es très bon électronicien, ça te dit quelque chose ?

Cordialement.

[Sherlock]

Pas mal de monde pour faire fonctionner cette machine! Je vois les cartes que tu as posté et ça me rappelle une anecdote de jeunesse avec les composants montés sur supports et pas directement soudés : Sur une génération d’Atari ST. fréquemment, un chip avait tendance à sans doute bouger légèrement sur son support et ça provoquait des plantages de la machine au boot. Les fameuses bombes affichées lors d’un problème. Il fallait ouvrir la bête et appuyer sur le circuit monté sur support. S’en suivait quelques craquements du bidule retrouvant sa place et voilà que la machine repartait pour quelques semaines sans problème! ça ne coûte rien d’essayer

Il y a des gens qui bricolent un peu, voire beaucoup en électronique sur le forum, tu devrais trouver quelqu’un qui pourra peut être t’aider. @Jeff_HxC2001 peut être ?

Bonne soirée

[Polo]

Bonjour, voici des photos des cartes en panne dans la machine :

Sk1

SK2

SK3.

Cordialement.
